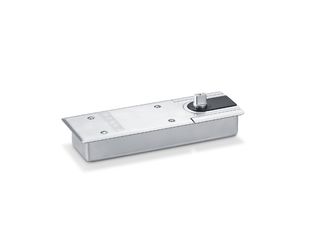

TS 550 NV Padlócsukó max. 1400 mm szárnyszélességű, egyszárnyú ütköző- és lengőajtókhoz EN 3-6 között beállítható csukóerővel, be- és kikapcsolható rögzítési funkcióval
- Fokozatmentesen beállítható csukóerő EN3-6 között
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Állítható csukási késleltetés az ajtó csukási sebességének kb. 80°-os nyílásszögig történő hozzáigazításához
- Mechanikus rögzítés az ajtócsukóban, rögzítési tartomány 85°-165°
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Az összes funkció beállítható felülről és beszerelt állapotban is.
Padlócsukó max. 1400 mm szárnyszélességű, egyszárnyú ütköző- és lengőajtókhoz EN 3-6 között beállítható csukóerővel, be- és kikapcsolható rögzítési funkcióval
Alkalmazási területek
- Jobbra vagy balra nyíló ütköző- és lengőajtók
- Max. 1400 mm szárnyszélességű és 300 kg szárnysúlyú ütköző- és lengőajtók
- Erős forgalmat bonyolító és nehéz ajtók
- Rejtett padlóra szerelés
Beszerelési helyzetek a referenciaobjektumokban és a videókban

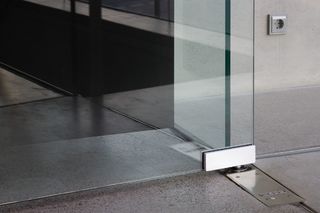

Részletes felvétel TS 550 NV, Trösch Glas, Kempten.
GEZE TS 500 NV padlócsukó, saroktakarós teliüveges rendszerű ajtószárnyakhoz, ütköző- és lengőajtókhoz is használható © Nikolaus Grünwald / GEZE GmbH
TS 500 NV im Palacio de las Artes, Valencia, Spanyolország
GEZE TS 500 NV padlócsukó, saroktakarós teliüveges rendszerű ajtószárnyakhoz, ütköző- és lengőajtókhoz is használható © Pau Esculies / GEZE GmbH

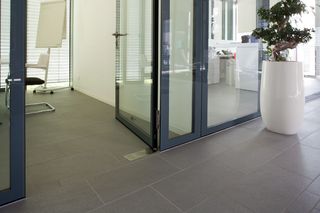

TS 550 NV a GEZE leonbergi portáján.
GEZE TS 500 NV padlócsukó, saroktakarós teliüveges rendszerű ajtószárnyakhoz, ütköző- és lengőajtókhoz is használható © Nikolaus Grünwald / GEZE GmbH

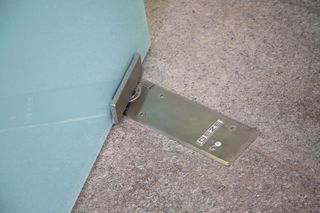

Padlócsukó TS 500 NV in CGG Drenova Cemetery
GEZE TS 500 NV padlócsukó, saroktakarós, hidraulikus végzárású, teliüveges rendszer ajtószárnyakhoz, ütköző- és lengőajtókhoz is használható, ami nem sokkal a csukott helyzet előtt felgyorsítja az ajtót © Robert Les / GEZE GmbH
Padlócsukó TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE TS 500 NV padlócsukó, saroktakarós, hidraulikus végzárású, teliüveges rendszer ajtószárnyakhoz, ütköző- és lengőajtókhoz is használható, ami nem sokkal a csukott helyzet előtt felgyorsítja az ajtót © Robert Les / GEZE GmbH
Termékspecifikációk
| TS 550 NV | |
| Alkalmazás ütköző-/lengőajtón | Ütközőajtó, Lengőajtó |
| Szerelési mód | Padló |
| Nyílásszög (max.) | 170 ° |
| Szárnyszélesség (max.) | 1400 mm |
| Szárnysúly (max.) | 300 kg |
| DIN irány | balos / jobbos |
| Beállítható csukóerő | Igen, fokozatmentes |
| Csukási sebesség beállítható | Igen |
| Beállítható végzárás | Igen, szeleppel |
| Integrált nyitáscsillapítás | mechanikusan rögzített |
| Integrált csukási késleltetés | Igen |
| Csukóerő-állítás helye | Fent |
| Rögzítési tartomány | 85 ° - 165 ° |
