TS 4000 IS

TS 4000 IS csukótest * Alaptest EN 1-6 felső szerelésű, rudazatos ajtócsukóhoz csukássorrend szabályozással

  • Fokozatmentesen elölről beállítható csukóerő
  • Az optikai csukóerő kijelzés biztosítja a helyes beállítást
  • A csukási sebesség szeleppel elölről beállítható
  • Beépített csukássorrend szabályozás
  • Az ajtócsukó jobbra és balra nyíló ajtókon használható
  • Az ajtócsukó ajtószárnyra és ajtótokra szerelve is használható
  • A kis számú alkatrésznek és a gyors beállításnak köszönhetően kis szerelési igényű
  • A bowden huzalos kioldómechanika rugalmasan elhelyezhető a tokban, pl. állószárny reteszeléseknél
Lépjen kapcsolatba velünk

TS 4000 IS csukótest

Alkalmazási területek

  • Tűz- és füstgátló ajtók
  • Kétszárnyú ütközőajtók
  • Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók

Termékspecifikációk

TS 4000 IS csukótest
EN 1154 szerinti csukóerő EN 1 - 6
Szárnyszélesség (max.) 1400 mm
Szerelési mód Ajtólapra szerelés a pánt felőli oldalon, Ajtótokra szerelés a pánttal ellentétes oldalon
Nyílásszög (max.) 180 °
Azonos kivitelű balra nyíló ajtó és jobbra nyíló ajtó Igen
Szabványoknak való megfelelés EN 1154:1996/A1:2002/AC:2006. EN 1158
Alkalmazhatóság tűzgátló ajtóként Igen
Hosszúság 287 mm
Szélesség 46 mm
Magasság 60 mm
Beállítható csukóerő Igen, fokozatmentes
Csukási sebesség beállítható Igen
Beállítható végzárás Igen, rudazattal
Integrált nyitáscsillapítás Nem
Csukóerő-állítás helye Elöl
Optikai csukóerő kijelző Igen
Biztonsági szelep túlterhelés ellen Igen
Termostabil szelepek Igen
Integrált csukássorrend szabályozás Igen

Letöltések

Termékfelvétel

Termékfelvétel (73817) Termékfelvétel (73817)
CÍMKÉZÉSI KÖTELEZETTSÉG:  © GEZE GmbH

Kiegészítés

Kiegészítés PL PT RO RU SK SL SV BG CS ZH DA DE EL EN ES ET FI FR HU IT LT LV MT NL (53762)
Letöltés (.PDF | 560 KB)

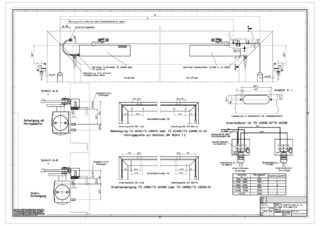

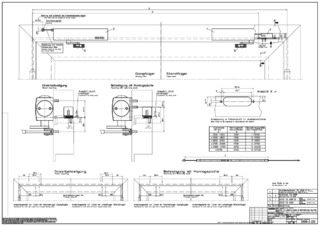

Beépítési rajz

Beépítési rajz (12045)
Letöltés (.PDF | 150 KB)
Beépítési rajz (12696)
Letöltés (.PDF | 114 KB)

Termék adatlap

Letöltés (.PDF | 485 KB)

Változatok és tartozékok

Szerel lap Ajtócsukó
Anyag

Szerelőlap ajtócsukóhoz

TS 5000 és TS 4000 számára DIN 1154 1. melléklet szerinti furatképpel

Termékrészletek

* Megjegyzés a bemutatott termékekkel kapcsolatban

A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
