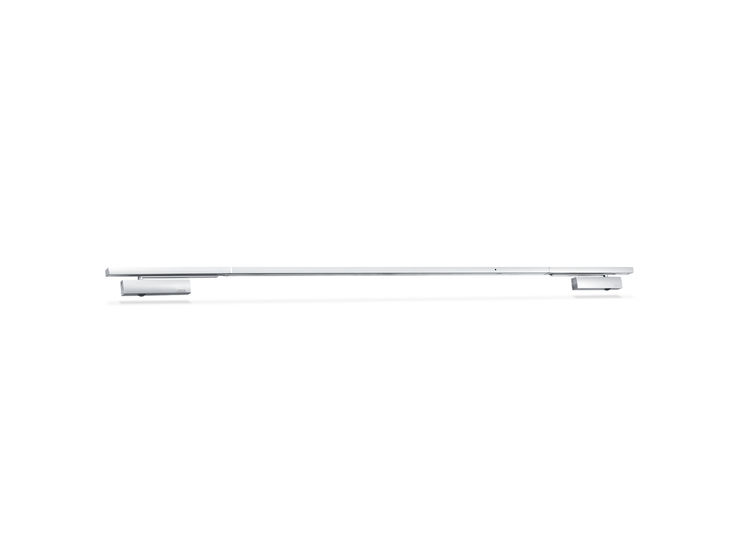

TS 5000 R-ISM/S * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz beépített csukássorrend szabályozással és elektromos rögzítéssel az álló szárnyon, a mozgó szárnyon tartómágnessel együtt történő használatra
- Két TS 5000 ajtócsukóból és R-ISM/S csúszósínből, valamint az álló szárnyon rögzítésből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Üzemi feszültség 230 V AC
- Jobbra és balra nyíló ajtókhoz átállítás nélkül használható
- Elektromos rögzítés az álló szárny csúszósínében, rögzítési tartomány 80°- 130°
- A mozgó szárny rögzítése ajtótartó mágnessel vagy szabadonfutó ajtócsukóval történik
- Integrált füstjelző központ, amelynek jelére az ajtó tűz esetén magától bezáródik
- Füstkapcsoló szennyeződés kijelzővel és riasztási küszöb követéssel
- Kiegészítő füstjelző csatlakoztatható
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú jobbos és balos ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Ajtólapra szerelés a pánt felőli oldalon
- Rögzítőrendszerek beépített rögzítéssel az álló szárnyon
- Csukássorrend ajtócsukó rendszer kétszárnyú ajtókhoz beépített csukássorrend szabályozással és elektromos rögzítéssel az álló szárnyon, tartómágnessel a mozgó szárnyon és füstjelző központtal együtt történő használatra
Termékspecifikációk
TS 5000 R-ISM/S | |
Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
Szárnyszélesség (max.) | 1400 mm |
Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
Nyílásszög (max.) | 180 ° |
Bemeneti feszültség | 230 V AC |
Tápfeszültség frekvenciája | 50 Hz |
Minimális pánttávolság | 1500 mm |
Álló szárny minimális szélessége | 400 mm |
Alkalmazhatóság tűzgátló ajtóként | Igen |
Beállítható csukóerő | Igen, fokozatmentes |
Csukási sebesség beállítható | Igen |
Beállítható végzárás | Igen, szeleppel |
Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
Csukóerő-állítás helye | Elöl |
Optikai csukóerő kijelző | Igen |
Rögzítés | Elektromos |
Rögzítés a mozgó szárnyon / álló szárnyon | Nem / Igen |
Rögzítési tartomány | 80 ° - 130 ° |
Integrált füstkapcsoló | Igen |
Integrált csukássorrend szabályozás | Igen |
