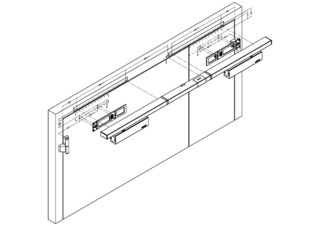

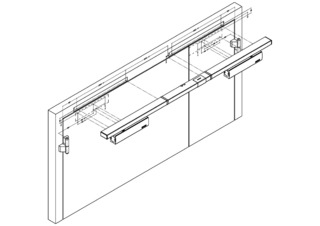

TS 5000 R-ISM/0 * Felső szerelésű, csúszósínes ajtócsukó rendszer kétszárnyú ajtókhoz, beépített csukássorrend szabályozással és füstkapcsolóval, elektromos rögzítés nélkül
- Két TS 5000 ajtócsukóból és R-ISM/0 csúszósínből álló rendszer, elektromos rögzítés nélkül
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Üzemi feszültség 230 V AC
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Integrált füstjelző központ, szennyeződés kijelző és riasztási küszöb követés
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek
- Tűz- és füstgátló ajtók
- Kétszárnyú jobbos és balos ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Minimális pánttávolság 1500 mm, a mozgó szárny minimális szélessége 875 mm, az álló szárnyé 400 mm
- Rögzítőrendszerek tartómágnessel (tartozékként) és füstkapcsolóval (csúszósínbe integrált)
- Ajtólapra szerelés a pánt felőli oldalon
Termékspecifikációk
TS 5000 R-ISM/0 | |
Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
Szárnyszélesség (max.) | 1400 mm |
Szerelési mód | Ajtólapra szerelés a pánt felőli oldalon |
Nyílásszög (max.) | 180 ° |
Bemeneti feszültség | 230 V AC |
Tápfeszültség frekvenciája | 50 Hz |
Minimális pánttávolság | 1500 mm |
Álló szárny minimális szélessége | 400 mm |
Alkalmazhatóság tűzgátló ajtóként | Igen |
Beállítható csukóerő | Igen, fokozatmentes |
Csukási sebesség beállítható | Igen |
Beállítható végzárás | Igen, szeleppel |
Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
Csukóerő-állítás helye | Elöl |
Optikai csukóerő kijelző | Igen |
Rögzítés | Elektromos |
Rögzítés a mozgó szárnyon / álló szárnyon | Opcionális / Opcionális |
Rögzítési tartomány | 180 ° |
Integrált füstkapcsoló | Igen |
Integrált csukássorrend szabályozás | Igen |
