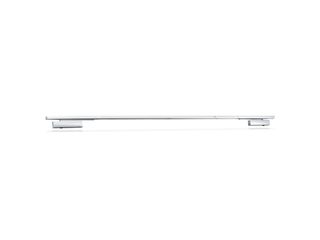

TS 5000 L-R-ISM * Felső szerelésű, csúszósínes ajtócsukó rendszer pánttal ellentétes oldalon, antipánik funkcióval, max. 2800 mm pánttávolságú, kétszárnyú ajtókhoz, beépített csukássorrend szabályozással, elektromos rögzítéssel és füstjelző központtal
- Két TS 5000 L ajtócsukóból és R-ISM csúszósínből álló rendszer
- Fokozatmentesen beállítható csukóerő EN2-6 között
- Üzemi feszültség 230 V AC
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-tól
- Elektromos rögzítés a csúszósínben, rögzítési tartomány 80°-130°
- A csukássorrend szabályozás várakozási pozícióban tartja a mozgó szárnyat, amíg az álló szárny be nem záródik
- Integrált füstjelző központ, amelynek jelére az ajtó tűz esetén magától bezáródik
- Füstkapcsoló szennyeződés kijelzővel és riasztási küszöb követéssel
- Kiegészítő füstjelző csatlakoztatható
- Hidraulikus végzárás, amely röviddel a csukott helyzet előtt felgyorsítja az ajtót
- A csukási sebesség egyénileg beállítható
- Integrált nyitáscsillapítás, erőteljesen lefékezi a kicsapódó ajtót
- Optikai csukóerő kijelző a beállítás könnyű ellenőrzéséhez
- Az összes funkció elölről beállítható
Alkalmazási területek

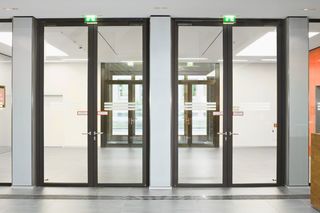

- Tűz- és füstgátló ajtók
- Kétszárnyú ütközőajtók
- Szimmetrikus és aszimmetrikus ajtóosztás lehetséges
- Max. 2800 mm pánttávolságú és 1400 mm szárnyszélességű ütközőajtók
- Minimális pánttávolság 1560 mm, a mozgó szárny minimális szélessége 905 mm, az álló szárnyé 380 mm
- Ajtólapra szerelés a pánttal ellentétes oldal
Termékspecifikációk
TS 5000 L-R-ISM | |
Akadálymentes a DIN 18040 szerint eddig a szárnyszélességig (max.) mm-ben | 1400 mm |
Szárnyszélesség (max.) | 1400 mm |
Szerelési mód | Ajtólapra szerelés a pánttal ellentétes oldal |
Nyílásszög (max.) | 130 ° |
Bemeneti feszültség | 230 V AC |
Tápfeszültség frekvenciája | 50 Hz |
Minimális pánttávolság | 1560 mm |
Álló szárny minimális szélessége | 380 mm |
Alkalmazhatóság tűzgátló ajtóként | Igen |
Beállítható csukóerő | Igen, fokozatmentes |
Csukási sebesség beállítható | Igen |
Beállítható végzárás | Igen, szeleppel |
Integrált nyitáscsillapítás | Igen, hidraulikusan beállítható |
Csukóerő-állítás helye | Elöl |
Optikai csukóerő kijelző | Igen |
Rögzítés | Elektromos |
Rögzítés a mozgó szárnyon / álló szárnyon | Igen / Igen |
Rögzítési tartomány | 80 ° |
Integrált füstkapcsoló | Igen |
Integrált csukássorrend szabályozás | Igen |
Letöltések
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
