TSA 325 NT GG Automatikus forgóajtó rendszer teliüveges megoldások megvalósításához
- Rendkívül halk futású, kopásmentes, mindössze 17 mm keresztmagasságú mozgatási megoldás
- Az ajtómozgató- és vezérléstechnika teljes egészében a padlóba van rejtve
- Keskeny profilos üvegtető a jobb átláthatóságért
- A lekerekített élű, keskeny alumíniumprofilok modern megjelenést teremtenek
- Dobfalak hajlított többrétegű biztonsági üvegből (VSG)
- Finomkeretes egyrétegű biztonsági üvegből (ESG) készült ajtószárny
- Két, részben előfeszített üvegből (TVG) készült félhéj alkotja a rozsdamentes acél ponttartók által tartott tetőt
- Az ajtószárny precíz lezárása az oldalfalaknál
- Hatékony szigetelés huzat, időjárási hatások és zaj ellen
- Beállítható automatikus sebesség az áthaladó forgalomhoz illeszkedően
- Az ajtó kézi kezelése lehetséges, pl. tisztítási munkák végrehajtásához
- Nyílt szabvány (BACnet) segítségével hálózatba kapcsolható és integrálható az épületautomatizálásba.
- Önálló hibafelismerés és naplózás
- Szabadon paraméterezhető be- és kimenetek különböző funkciókhoz
- Integrált akkumulátor vésznyitáshoz biztonsági szempontból fontos hibák, pl. áramszünet esetén
Automatikus forgóajtó rendszer teliüveges megoldások megvalósításához
Alkalmazási területek
- Három- és négyszárnyú teliüveg ajtórendszerek
- Nagy gyalogosforgalmú bel- és kültéri ajtók
- Reprezentatív, nagy fénybebocsátású épületbejáratok
- Keskeny függönyfalas homlokzatok
- Magas dizájnigényeket kielégítő üveghomlokzatok
- 1800 és 3000 mm közötti belső átmérő
Beszerelési helyzetek a referenciaobjektumokban és a videókban
TSA 325 NT GG

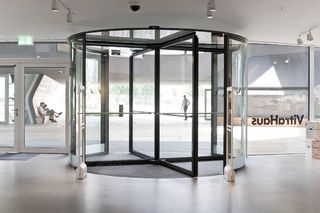

Beltér és védett kültérre, mozgatható üveg válaszfallal. Minőségi és igényes építészeti formaterv, és az összes többi elemtípussal kombinálható. © Erwin Kamphuis / GEZE GmbH
TSA 325 NT GG
Beltér és védett kültérre, mozgatható üveg válaszfallal. Minőségi és igényes építészeti formaterv, és az összes többi elemtípussal kombinálható. © Oliver Look / GEZE GmbH
TSA 325 NT GG
Mozgatható üveg válaszfalak. Beltér és védett kültér. Körbefutó, integrált profil a funkcionális egységek fogadásához. Teljes üvegfelület - profil nem látható. Kiváló minőségű építészeti terv. Kombinálás az összes többi elemtípussal. © Stefan Dauth / GEZE GmbH
Forgóajtó rendszer - TSA 325 GG + ajtómozgató - TSA 160 NT, FU Dahlem kampusz
Három- és négyszárnyú, kézzel működtethető teliüveg ajtórendszerek Nagy gyalogosforgalmú bel- és kültéri ajtók © Stefan Dauth / GEZE GmbH
TSA 325 NT GG
Mozgatható üveg válaszfalak. Beltér és védett kültér. Körbefutó, integrált profil a funkcionális egységek fogadásához. Teljes üvegfelület - profil nem látható. Kiváló minőségű építészeti terv. 6 mm-es vagy 8 mm-es egyrétegű biztonsági üveg, mindkét oldalán profillal ragasztva alkalmazható. Kombinálás az összes többi elemtípussal. © Erwin Kamphuis / GEZE GmbH
Termékspecifikációk
| TSA 325 NT GG | |
| Kézi működtetés | Igen |
| Fordulatszám-korlátozóval (opcionális) | Igen |
| Pozicionáló automatikával (opcionális) | Igen |
| Teljesen automatikus működtetés | Igen |
| Szervo funkció | Igen |
| Menekülési és mentési utakhoz alkalmas | Nem |
| Break-out (BO) funkció | Nem |
| Belső átmérő (min.) | 1800 mm |
| Belső átmérő (max.) | 3000 mm |
| Háromszárnyú ajtórendszerekhez | Igen |
| Négyszárnyú ajtórendszerekhez | Igen |
| Belső átjárási magasság | 3000 mm |
| Keresztmagasság (min.) | 17 mm |
| Oldalelemek kivitele | 16 mm GG, Speciális üvegek külön megrendelésre |
| Tetőszerkezet kivitel | Üvegtető |
| Megvilágítás | üvegtető esetén nem lehetséges |
| Padlóburkolat | Lábtörlő, Ügyfél igényei szerinti szőnyeg |
| Légfüggöny rendszer | Külön megrendelésre |
| Éjszakai zárás elrendezése | Kívül |
| Éjszakai zárás típusa | Kézi |
| Éjszakai zárás kivitele | 10 mm többrétegű biztonsági üveg |
| Reteszelés | Kézi |
| Vízszintes vagy függőleges ajtófogantyúk | Igen |
| Padlógyűrű | Igen |
| Padlósík alatti ajtómozgató | Igen |
| Mozgássérült nyomógomb | Igen |
| Szabványoknak való megfelelés | DIN 18650, EN 16005 |
