GC Lock Control SHEV * Motorzár kiegészítő vezérlőegység 12 V-os vagy 24 V-os motorzárakhoz füst- és hőelvezető rendszer szellőztetőajtajaira
- Kompatibilis a max. 4,5 A (24 V) és 1,25 A (12 V) feszültségű motorzárakkal
- Kompatibilis az összes GEZE alkotóelemmel: Hő- és füstelvezető központ, szellőztetőmotor, nyílóajtó-motor és ajtóközpont.
- A különböző füst- és hőelvezető rendszerek alkatrészeinek kábelezése egyszerű és biztonságos
- Az egyértelműen elhelyezett bemenetek és kimenetek egyszerűsítik a telepítést
- A motorzár biztonságos feszültségellátása a hő- és füstelvezető központon és tápegységen keresztül
- Az állapotkijelző egyszerű karbantartást és telepítést tesz lehetővé
- Egyenirányító funkció a hő- és füstelvezető központ polaritásának megfordítására vagy visszaállítására
- Túlfeszültségvédelem a füst- és hőelvezető rendszer bemenetén
- Biztonságos nyitás és zárás normál üzemmódban is
- Az épületirányítási rendszerekbe vagy a veszélykezelő rendszerekbe a hő- és füstelvezető központon keresztül integrálható
- Motorzáras (egy- vagy kétszárnyú) szellőztető ajtónként egy vezérlés szükséges
Ez a füst- és hőelvezető rendszer szellőztető ajtajaihoz használatos kiegészítő vezérlőegység az egy- és kétszárnyú füst- és hőelvezető ajtókra szerelt komponensek egyszerű és biztonságos összekötését teszi lehetővé. Ezzel a füst- és hőelvezető rendszer aktiválása esetén annak komponensei a szabályzott füst- és hőelvezető központon keresztül feszültségellátást kapnak és ennek megfelelően kerülnek működtetésre. A 12 V-os motorzár működtetését egy kiegészítő DC/DC átalakító teszi lehetővé.
Alkalmazási területek
- Egy- és kétszárnyú frisslevegő-bevezető ajtók füst- és hőelvezető rendszerrel
- Füst- és hőelvezető rendszer szellőztetési megoldások motorzárral kombinálva
- A GEZE vakolatra szerelhető házba vagy az ajtóelosztóba szerelhető
- Kalapsínes szerelés

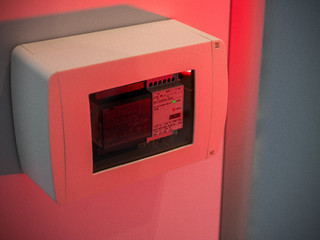

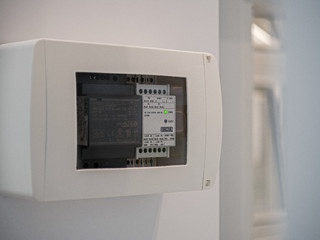

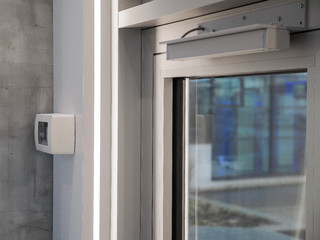

Beszerelési helyzetek a referenciaobjektumokban és a videókban

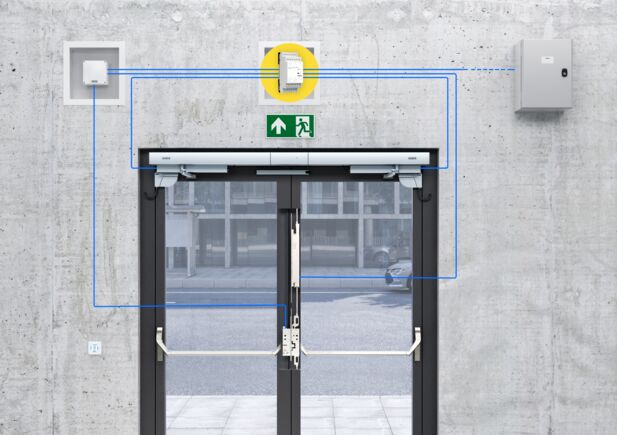

A GC Lock Control SHEV sematikus bekötési ábrája
Az RWA légutánpótló ajtók központi vezérlése leegyszerűsíti a bekötést, és tűzjelzés esetén biztosítja a motorzár-üzemmódot. © GEZE GmbH
GC Lock Control SHEV
Az összes alkotórész feszültségellátása révén a motorzárak biztonságos nyitása és megbízható energiaellátása már adott. © GEZE GmbH
GC Lock Control SHEV
A feszültségellátás beépített állapotjelzésének és az RWA-jeleknek köszönhetően a segédvezérlés egyszerűen karbantartható. © GEZE GmbH
GC Lock Control SHEV

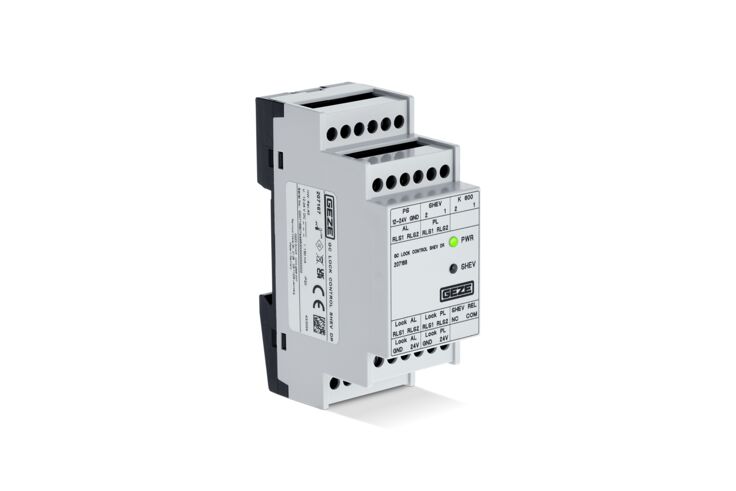

Motorzár kiegészítő vezérlőegység 12 V-os vagy 24 V-os motorzárakhoz füst- és hőelvezető rendszer szellőztetőajtajaira © GEZE GmbH
Termékspecifikációk
| GC Lock Control SHEV | |
| Méretek | 35 x 60 x 90 mm |
| Szerelési mód | Kalapsínes szerelés |
| Áramfelvétel | 150 mA |
| Hajtóáram (max.) | 4.5 A (24 V) |
| Motorzárak árama (max.) | 4.5 A (24 V), 1.25 A (12 V) |
| Max. kábelméret | 2.5 mm² |
| Üzemi hőmérséklet | -5 - 70 °C |
| Védettség | IP20 |
| Érintésvédelmi osztály | II |

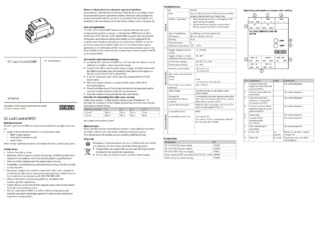

Letöltések
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
