Hálózatba köthető ajtóközpontok – TZ 320 sorozat

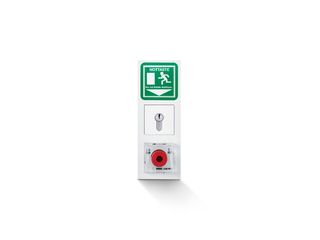

TZ 320 SN UP * Ajtóközpont tápegységgel menekülési útvonal ajtók kulcsos kapcsolóval történő vezérléséhez

A nagy felületű ütőfedél pánikhelyzetben biztosítja a megvilágított vészgomb gyors és biztonságos megnyomását
A színes csatlakozókapcsok megkönnyítik az elektromos csatlakoztatást
A három, szabadon paraméterezhető bemenet és a két, szabadon paraméterezhető kimenet számos lehetőséget kínál a kiegészítő komponensekhez
A be- és kimenetek száma az IO 420 interfészmodul vagy a KL 220 kapocsdoboz segítségével bővíthető
Az integrált tápegység nagyobb rugalmasságot biztosít
Az integrált kulcsos kapcsoló lehetővé teszi a menekülőajtó jogosultak általi használatát

Lépjen kapcsolatba velünk

Alkalmazási területek

Menekülőajtó EltVTR-konform biztosítása illetéktelen átjárás ellen
Egy- és kétszárnyú ajtókon alkalmazható
A buszon keresztüli hálózatba kötés lehetővé teszi pl. a zsilipvezérlést, a riasztástovábbítást és az épület-irányítástechnikai rendszerbe történő bekötést
Motorzárakkal és ajtómozgatókkal kombinálható
Kétirányú menekülőajtó megvalósítása
A falsík alatti szerelési mód lehetővé teszi a gördülékeny beépítést

Beszerelési helyzetek a referenciaobjektumokban és a videókban

Ajtómozgató TSA 160 NT F-IS, GC334 érzékelőléc és RWS TZ320 SN AP ajtóközpont

Elektrohidraulikus ajtómozgató, beépített csukássorrend szabályozással, kétszárnyú tűz- és füstgátló ajtókhoz a stuttgarti Augustinum Idősotthonban. © Dirk Wilhelmy / GEZE GmbH

TZ 320 menekülőajtó vezérlőközpont az Olga kórházban

TZ 320 menekülőajtó vezérlőközpont alkalmazása a stuttgarti Olga Kórházban. © Jürgen Pollak / GEZE GmbH

Termékspecifikációk

	TZ 320 SN UP
Szélesség	81 mm
Magasság	223 mm
Szerelési mód	Falsík alatti szerelés
Üzemi hőmérséklet	-10 - 55 °C
Védettség	IP30
Üzemi feszültség	24 V DC
Áramfelvétel	100 mA
Tápfeszültség	230 V
Áramellátás külső fogyasztók számára (24 V DC)	600 mA
Érintkezőterhelhetőség	30 V / 1 A
Szabotázsérintkező	Igen
Bemenetek száma	3 Stk.
Kimenetek száma	2 Stk.
Vészkapcsoló	Igen
Optikai kijelző	igen
Hangerő	75 db
Cilindertípus	Euro profilfélcilinder
Szalagkábellel	Igen
Paraméterezés	ST 220 szervizterminál
Megfelel az EltVTR előírásainak	Igen

Letöltések

Beépítési helyzet

Ajtómozgató TSA 160 NT F-IS, GC334 érzékelőléc és RWS TZ320 SN AP ajtóközpont

LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH

Ajtómozgató TSA 160 NT F-IS, GC334 érzékelőléc és RWS TZ320 SN AP ajtóközpont

LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH

Menekülőajtó vezérlőközpont TZ 320 a Vitra házban, Vitra ház, Weil am Rhein.

LABELLING OBLIGATION: © Oliver Look / GEZE GmbH

Menekülőajtó vezérlőközpont TZ 320 a Vitra házban, Weil am Rhein.

LABELLING OBLIGATION: © Oliver Look / GEZE GmbH

Termék adatlap

TZ 320 SN UP * Termék adatlap HU (.pdf | 386 KB)
