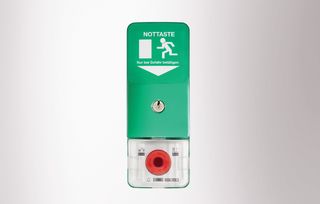

TZ 320 BS AP Ajtóközpont megvilágított menekülési utat jelző táblával és kulcsos kapcsolóval felszerelt menekülési útvonal ajtók vezérléséhez
- A nagy felületű ütőfedél pánikhelyzetben biztosítja a megvilágított vészgomb gyors és biztonságos megnyomását
- A színes csatlakozókapcsok megkönnyítik az elektromos csatlakoztatást
- A három, szabadon paraméterezhető bemenet és a két, szabadon paraméterezhető kimenet számos lehetőséget kínál a kiegészítő komponensekhez
- A be- és kimenetek száma az IO 420 interfészmodul vagy a KL 220 kapocsdoboz segítségével bővíthető
- A megvilágított menekülési utat jelző tábla javítja a láthatóságot
- Az integrált kulcsos kapcsoló lehetővé teszi a menekülőajtó jogosultak általi használatát
Alkalmazási területek
- Menekülőajtó EltVTR-konform biztosítása illetéktelen átjárás ellen
- Egy- és kétszárnyú ajtókon alkalmazható
- A buszon keresztüli hálózatba kötés lehetővé teszi pl. a zsilipvezérlést, a riasztástovábbítást és az épület-irányítástechnikai rendszerbe történő bekötést
- Motorzárakkal és ajtómozgatókkal kombinálható
- Kétirányú menekülőajtó megvalósítása
- A falsíkra történő szerelési módnak köszönhetően utólag is egyszerűen felszerelhető az ajtóra
Beszerelési helyzetek a referenciaobjektumokban és a videókban
TZ 320 menekülőajtó vezérlőközpont az Olga kórházban
TZ 320 menekülőajtó vezérlőközpont alkalmazása a stuttgarti Olga Kórházban. © Jürgen Pollak / GEZE GmbH
Menekülőajtó vezérlőközpont TZ 320 a Vitra házban, Weil am Rhein.
Ajtóközpont hálózatba kötött menekülőajtók univerzálisan alkalmazható vezérléséhez és biztosításához © Oliver Look / GEZE GmbH
Menekülőajtó vezérlőközpont TZ 320 a Vitra házban, Vitra ház, Weil am Rhein.
Ajtóközpont hálózatba kötött menekülőajtók univerzálisan alkalmazható vezérléséhez és biztosításához © Oliver Look / GEZE GmbH
Ajtómozgató TSA 160 NT F-IS, GC334 érzékelőléc és RWS TZ320 SN AP ajtóközpont
Ajtómozgató TSA 160 NT F-IS egy egyszárnyú ajtón a stuttgarti Augustinum idősotthonban. © Dirk Wilhelmy / GEZE GmbH
Ajtómozgató TSA 160 NT F-IS, GC334 érzékelőléc és RWS TZ320 SN AP ajtóközpont
Elektrohidraulikus ajtómozgató, beépített csukássorrend szabályozással, kétszárnyú tűz- és füstgátló ajtókhoz a stuttgarti Augustinum Idősotthonban. © Dirk Wilhelmy / GEZE GmbH
Termékspecifikációk
| TZ 320 BS AP | |
| Szélesség | 77 mm |
| Magasság | 197 mm |
| Mélység | 88 mm |
| Szerelési mód | Falsíkra történő szerelés |
| Üzemi hőmérséklet | -10 - 55 °C |
| Védettség | IP30 |
| Üzemi feszültség | 24 V DC |
| Áramfelvétel | 130 mA |
| Megvilágított | Igen |
| Tápfeszültség | 24 V DC |
| Áramellátás külső fogyasztók számára (24 V DC) | 650 mA |
| Érintkezőterhelhetőség | 30 V / 1 A |
| Szabotázsérintkező | Igen |
| Bemenetek száma | 3 Stk. |
| Kimenetek száma | 2 Stk. |
| Vészkapcsoló | Igen |
| Optikai kijelző | igen |
| Hangerő | 75 db |
| Cilindertípus | Euro profilfélcilinder |
| Szalagkábellel | Igen |
| Paraméterezés | ST 220 szervizterminál |
| Megfelel az EltVTR előírásainak | Igen |
