Slimchain 230 V * Elegáns formatervezésű láncos motor sokféle alkalmazási lehetőséggel, 230 V-os kivitelben
- Karcsú, diszkrét megjelenésének köszönhetően tökéletesen illeszkedik a homlokzat stílusához
- Egyszerűen és gyorsan szerelhető a Smart fix szerelőrendszerrel
- A motor kábeldugaszos csatlakozóterminálon keresztül közvetlenül csatlakozik a 230 V-os hálózatra
- Rejtett 230 V-os kábelbevezetés

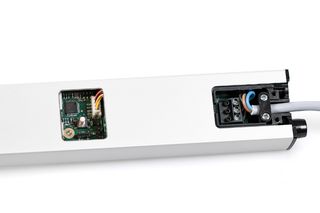

- Közvetlen hozzáférés az elektronikához paraméterezés céljából a szervizfedélen keresztül
- Fokozatmentesen beállítható motorlöket
Alkalmazási területek
- Természetes szellőzés a homlokzaton
- Befelé és kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyú ablakok
- Kifelé süllyedve nyíló ablakok
- Szerelés fa-, műanyag- vagy fémablakokra
- Szerelés szárnyra, tokra vagy integrált szerelés
Biztonsági előírás
A lezuhanó ablakszárny komoly fizikai sérülést okozhat a környezetben tartózkodók körében. Ezért a GEZE motorok bukóablakon történő használatához kötelezően GEZE biztonsági ollót kell alkalmazni.
Termékspecifikációk
| Slimchain 230 V | |
| Méretek | 25 x 44 mm |
| Helyszükséglet a tokon (min.) | EW tokra szereléshez: 40 mm, EW szárnyra szereléshez: 16/21 mm, AW tokra szereléshez: 31 mm |
| Helyszükséglet a szárnyon (min.) | EW tokra szereléshez: 40 mm, EW szárnyra szereléshez: 34/29 mm, AW tokra szereléshez: 19 mm |
| Szellőztetési nyitási sebesség | 5 mm/s |
| Csukási sebesség (max.) | 5 mm/s |
| Nyomóerő (max.) | 100 N (lökettől független), lásd az erő-út diagramot |
| Tartóerő (max.) | 2000 N |
| Húzóerő | 300 N |
| Szárnysúly | 200 kg* |
| Az ablakszárny keretre felfekvő rész területe | 0 - 23 mm (alkalmazástól és konzolkészlettől függ) |
| Üzemi feszültség | 230 V ± 10 % |
| Üzemi feszültség | 230 V |
| Áramfelvétel | 0.3 A |
| Teljesítményfelvétel | 30 W |
| Bekapcsolási időtartam | 30 % |
| Csatlakozókábel speciális hossza | 5 m, 7.5 m |
| Min. érkeresztmetszet | 0.75 mm² |
| Erek száma | 3 Er |
| Üzemi hőmérséklet | -5 - 70 °C |
| Védettség | IP30 |
| Érintésvédelmi osztály | II |
| Beállítható nyitási sebesség (szellőztetés) | Igen |
| Löketrövidítés típusa | Beállítókészülék, Gyári beállítás |
| Véghelyzeti lekapcsolás kitolva | elektronikusan, belső útjeladóval |
| Véghelyzeti lekapcsolás behúzva | elektronikusan áramfelvétel alapján |
| Túlterhelés miatti lekapcsolás | Igen |
| Bukóablak BEFELÉ tokra szerelés | Igen |
| Bukóablak BEFELÉ szárnyra szerelés | Igen |
| Bukóablak KIFELÉ tokra szerelés | Igen |
| Oldalra nyíló ablak BEFELÉ tokra szerelés | Igen |
| Oldalra nyíló ablak BEFELÉ szárnyra szerelés | Igen |
| Oldalra nyíló ablak KIFELÉ tokra szerelés | Igen |
| Felnyíló ablak BEFELÉ tokra szerelés | Igen |
| Felnyíló ablak BEFELÉ szárnyra szerelés | Igen |
| Felnyíló ablak KIFELÉ tokra szerelés | Igen |
| Süllyedve felnyíló ablak KIFELÉ tokra szerelés | Igen |

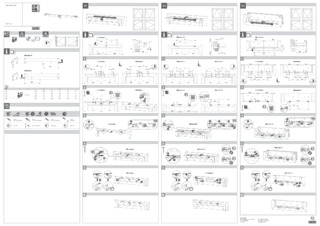

Letöltések
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
