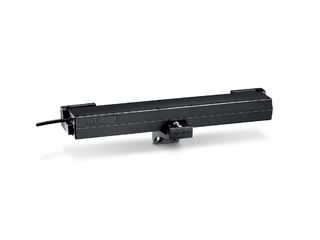

ECchain * Láncos motor univerzális konzolokkal egyszerű automatizáláshoz szellőztetési üzemhez
- Kedvező árú, nagyteljesítményű láncos motor 230 V-os szellőztetési megoldásokhoz
- Változtatható, 200 mm-es vagy 400 mm-es löketbeállítás lehetősége különböző szellőztetési követelményekhez
- Univerzális tartók és konzolok a kereskedelemben szokásos profilrendszerekhez
- Gyors és egyszerű felszerelés
- Változatosan alkalmazható kis felülvilágítókon
Alkalmazási területek
- Természetes szellőzés (230 V) akár otthoni használatra is
- Befelé és kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyú ablakok
- Szerelés fa-, műanyag- vagy fémablakokra
- Szerelés tokra
Beszerelési helyzetek a referenciaobjektumokban és a videókban
Biztonsági előírás
A lezuhanó ablakszárny komoly fizikai sérülést okozhat a környezetben tartózkodók körében. Ezért a GEZE motorok bukóablakon történő használatához kötelezően GEZE biztonsági ollót kell alkalmazni.
Termékspecifikációk
ECchain | |
Méretek | 409 x 44 x 63 mm |
Helyszükséglet a tokon (min.) | EW tokra szereléshez: 55 mm, AW tokra szereléshez: 35 mm |
Helyszükséglet a szárnyon (min.) | EW tokra szereléshez: 37 mm, AW tokra szereléshez: 20 mm |
Szellőztetési nyitási sebesség | 9 mm/s |
Csukási sebesség (max.) | 9 mm/s |
Nyomóerő (max.) | 250 N |
Tartóerő (max.) | 1800 N |
Húzóerő | 250 N |
Szárnysúly | 200 kg* |
Az ablakszárny keretre felfekvő rész területe | 10 - 23 mm |
Üzemi feszültség | 230 V ± 10 % |
Üzemi feszültség | 230 V |
Áramfelvétel | 0.13 A |
Teljesítményfelvétel | 30 W |
Bekapcsolási időtartam | 30 % |
Min. érkeresztmetszet | 0.75 mm² |
Erek száma | 4 Er |
Üzemi hőmérséklet | -5 - 60 °C |
Védettség | IP30 |
Érintésvédelmi osztály | II |
Véghelyzeti lekapcsolás kitolva | Végálláskapcsoló |
Véghelyzeti lekapcsolás behúzva | elektronikusan áramfelvétel alapján |
Túlterhelés miatti lekapcsolás | Igen |
Bukóablak BEFELÉ tokra szerelés | Igen |
Oldalra nyíló ablak BEFELÉ tokra szerelés | Igen |
Oldalra nyíló ablak KIFELÉ tokra szerelés | Igen |
Felnyíló ablak KIFELÉ tokra szerelés | Igen |
Letöltések
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
