RWA 110 NT * Nyitó- és reteszelőrendszer kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyakhoz
- Rendszermegoldás E 250 NT csavarorsós motorral és reteszeléses konzolkészlettel
- Mechanikus reteszelés a főzáróélen csavarorsós motorral
- Nagy nyitási szélesség kis orsólöket mellett 60 másodperc alatt
- Synchro-üzemmód két motorral lehetséges, széles ablakszárnyakhoz
- IQ windowdrive - intelligens motorvezérlés
- Természetes módon működő füst- és hőelvezető berendezésként (NRWG) ellenőrizve az EN 12101-2 szerint
Alkalmazási területek
- Kifelé nyíló ablakok nyitása és reteszelése
- Természetes szellőzés, füst- és hőelvezető rendszer (RWA), természetes módon működő füst- és hőelvezető berendezés (NRWG)
- Alkalmazás levegőelvezető és frisslevegő-bevezető rendszerekben
- Kifelé nyíló bukó-, felnyíló és oldalra nyíló szárnyú ablakok
- Szerelés fa-, műanyag- vagy fémablakokra
Beszerelési helyzetek a referenciaobjektumokban és a videókban
RWA nyitó- és reteszelőrendszer 110 NT az affalterbachi HWA lovascsarnokban
Lehetővé teszi a kifelé nyíló ablakok nyitását és reteszelését, természetes szellőzés, füst- és hőelvezető rendszer (RWA), természetes módon működő füst- és hőelvezető berendezés (NRWG) © Martin Jakob / GEZE GmbH
GEZE RWA 110 NT nyitó- és reteszelőrendszer, a budapesti Ferihegyi Repülőtéren
A GEZE RWA 100E rendszer négy különböző lökethosszal kapható a természets füst- és hőelvezetéshez, a füstelvezetéshez és a befelé nyíló négyszögletű ablakok segítségével végzett szellőztetéshez. © GEZE GmbH
Termékspecifikációk
| RWA 110 NT | |
| Helyszükséglet (min.) | Szárnytok: min. 33 mm, gerébtok: min. 45 mm |
| Solo főzáróél megengedett méretei fa- és alumíniumtokhoz | 430 - 1200 mm |
| Solo főzáróél megengedett méretei műanyagtokhoz | 430 - 800 mm |
| Syncro főzáróél megengedett méretei fa- és alumíniumtokhoz | 850 - 2400 mm |
| Syncro főzáróél megengedett méretei műanyagtokhoz | 850 - 1600 mm |
| Szárnyszélességek Solo és Syncro esetén | 600 - 1600 mm |
| Nyomóerő (max.) | 750 N |
| Tolóerő | 750 N |
| Húzóerő | 750 N |
| Betéttömeg (max.) | 30 kg/m² |
| Üzemi feszültség | 24 V (+30 % és -20 % között) |
| Üzemi feszültség | 24 V DC |
| Áramfelvétel | 1 A |
| Áramfelvétel az alkalmazási terület szerint | Szellőztetés (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Teljesítményfelvétel | 22 W |
| Teljesítmény kikapcsolt állapotban | 0 W |
| Teljesítmény készenléti állapotban | 0.3 W |
| Teljesítmény hálózatba kapcsolt készenléti állapotban | 0.4 W |
| A ki- és készenléti állapotba való átkapcsoláshoz szükséges idő (perc) | 0 min |
| Maradandó hullámosság | 20 % |
| Bekapcsolási időtartam | 30 % |
| Csatlakozókábel hossza | 2 m |
| Min. érkeresztmetszet | 0.75 mm² |
| Erek száma | 4 Er |
| Üzemi hőmérséklet | -5 - 75 °C |
| Védettség | IP65 |
| Érintésvédelmi osztály | III |
| Reteszelés és kiegészítő szög | Igen |
| Véghelyzeti lekapcsolás kitolva | Belső útjeladó |
| Véghelyzeti lekapcsolás behúzva | Belső útjeladó |
| Túlterhelés miatti lekapcsolás | Igen |
| ellenőrzött természetes módon működő füst- és hőelvezető berendezés | Igen |
| KNX-képes | Igen |
| Bukóablak KIFELÉ szárnyra szerelés | Igen |
| Oldalra nyíló ablak KIFELÉ szárnyra szerelés | Igen |
| Felnyíló ablak KIFELÉ szárnyra szerelés | Igen |
Letöltések

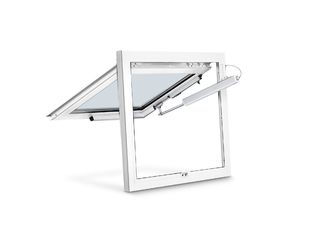

Termékfelvétel

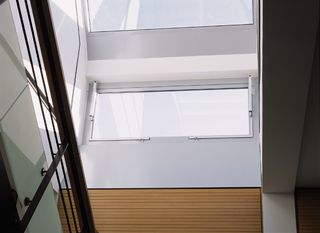

Beépítési helyzet
Termék adatlap
Kapcsolási rajz
Változatok és tartozékok
* Megjegyzés a bemutatott termékekkel kapcsolatban
A fent említett termékek formájukat, típusukat, jellemzőiket és funkcióikat (kialakítás, méretek, elérhetőség, jóváhagyások, szabványok stb.) tekintve országonként eltérőek lehetnek. Kérdések esetén kérjük, forduljon GEZE kapcsolattartójához vagy küldjön nekünk E-Mail .
