Kézi felülvilágító nyitó

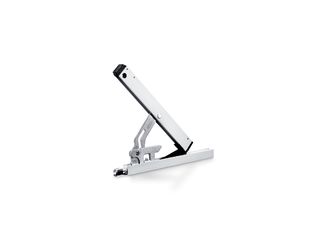

OL 90 N Felfekvő felülvilágító nyitóolló 170 mm nyitási szélességgel
- Minden szárnymagasságnál eléri a teljes 170 mm-es nyitási szélességet
- A nyitási szélesség beállítható
- Kis helyigény a lapos kialakítású ollónak köszönhetően
- Az ollóba integrált szárnyreteszelés biztonságos reteszelést garantál
- A kiakasztás elleni zár és zárható kézikar plusz biztonságot nyújt
- A reteszelésmenesztő és a kiegészítő reteszelések növelik a biztonságot és a tömítettséget
- Az egyszerű ollóknál a kioldógombos be-, ill. kiakasztás lehetővé teszi az ablak belülről és kívülről végzett tisztítását
- A teljesen előszerelt alkatrészcsoportok megkönnyítik a szerelést
Felfekvő felülvilágító nyitóolló 170 mm nyitási szélességgel
Alkalmazási területek
- Helyiségek és lépcsőházak kényelmes napi szellőztetése
- Befelé nyíló bukóablakok
- Négyszögletű ablakon befelé felnyíló ablakokhoz is használható
- Speciális formák is megvalósíthatók, pl. ferde, háromszög, kerek és szegmenses tetejű ablak
- Egyénileg beállítható különböző alkalmazási területekhez (függönyfalszerkezeti áthidalók és ablakkáva áthidalók stb.)
- Több ablak összekapcsolása és kezelése sarokátvezetéssel
- Automatizálás E 212 lineáris motorral
- Szerelés fa-, műanyag- vagy alumíniumablakokra
- Szerelés tokra

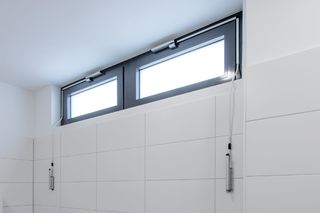

Beszerelési helyzetek a referenciaobjektumokban és a videókban
Termékspecifikációk
OL 90 N | |
Hosszúság | 242 mm |
Mélység | 49 mm |
Magasság | 16 mm |
Nyitási szélesség (max.) | 170 mm |
Szárnyszélesség (min.) | 380 mm |
Min. szárnymagasság | 250 mm |
Szárnysúly (max.) | 80 kg |
Vasalat lökete | 54 mm |
Beállítható nyitási szélesség (löketcsökkentés) | Feltételesen |
Szárnyreteszelés az ollóba integrálva | Igen |
Kiakasztható olló kioldógombbal | Igen |
Betörésgátló reteszelés (SKG) | Igen |
Lezárható | Igen |
Kiakasztás elleni zár | Igen |
